（1）产品概述

 LUMES-TZ系列特种电源按照民用和军用装备配套使用要求，在标准电脑基础上，对结构、安装方式、使用环境条件进行专门设计和制造，包括车载UPS电源、舰载逆变电源、机场地面移动直流、交流电源、军事专用逆变电源和方舱稳频稳压电源等，以满足军用移动通信系统的特殊要求，保障输入电压和频率范围较宽，特别适用于柴油发电机供电及不稳定的电网环，具有高品质的正弦波输出和抗雷击、抗电磁干扰功能，适用于军事通信系统中对交流电有较高要求的各类负载。产品可靠性高，滿足不同场合的应用需求。

（2）性能特点

①车载UPS电源

l  输出稳定度高，零切换时间，输入与输出之间完全隔离。

l  智能型的充电模式和二阶段的充电技术。

l  智能化、数字型液晶面板。

l  具有输出过压、过流、电池欠压、快速限流和短路保护功能。

l  输出功率5kVA-300kVA。

②舰载电源

l  输入直流电压：28V士6V。

l  单相输出电压：AC220V/50Hz，三相输出AC380V/50Hz。

l  结构坚固可靠,满足冲击振动要求。

l  良好的电磁兼容性。

l  全封闭结构,满足ML-STD-10C-4610要求。

③机场地面移动交流电源

l  三相输入电压：380V±15%/50Hz±5%。

l  三相输出电压：200V/15V/400Hz±0.01%。

l  卧式机柜结构，水平通风，适用于机动车、拖车与登机桥等机场设备。

l  独立输出保护装置,保证飞机供电安全。

l  模块化设计，便于安装维护。

l  具备电缆压降智能补偿功能，向飞机提供优良的供电品质。

l  应用范围:波音、空中客车全系列飞机及多种军用战机。

④机场地面移动直流电源

l  三相输入电压：380V±15%/50Hz±5%。

l  直流输出电压：0-70V。

l  模块化设计，两组80A直流模块，无需外加控制器，直接组合实现串并联输出，便于维护和维修。

l  独有的0~0V电源输出方式,为运八等飞机的平稳启动，提供最好的电源动力。

l  一机多用，既可双800A串并联使用，也可实现0~70V飞机启动应用范围，适用于国产军用战机及运七、运八等运输机。

    ⑤军事专用逆变电源

l  直流输入电压：28V。

l  交流输出电压：AC36V、115V/400Hz、AC220V/50Hz及1000Hz特殊电源.

l  全封闭设计，结构坚固可靠。

l  良好的电磁兼容性，抗震抗冲击性全封闭设计，结构坚固可靠。

⑥交直流一体化电源

l  可根据客户使用要求，特殊定制。

l  交流、直流独立操作和显示。

l  中频90kVA+直流50A（满足某大型飞机使用）。

l  直流500A+中频30kA（满足国产某歼击机使）。

l  中频40kA+直流400A（满足某歼击轰炸机使用）。

⑦方舱稳频稳压电源

l  适用于军用方舱或其他类型的移动车辆内部安装使用容量可到9kVA。

l  机柜与变压器采用分体结构使于舱内安装。

l  功能单元及组件设计成模块化结构维修全部从正面进行，可维修性好。

l  关键部分采用冗余设计，可靠性高。

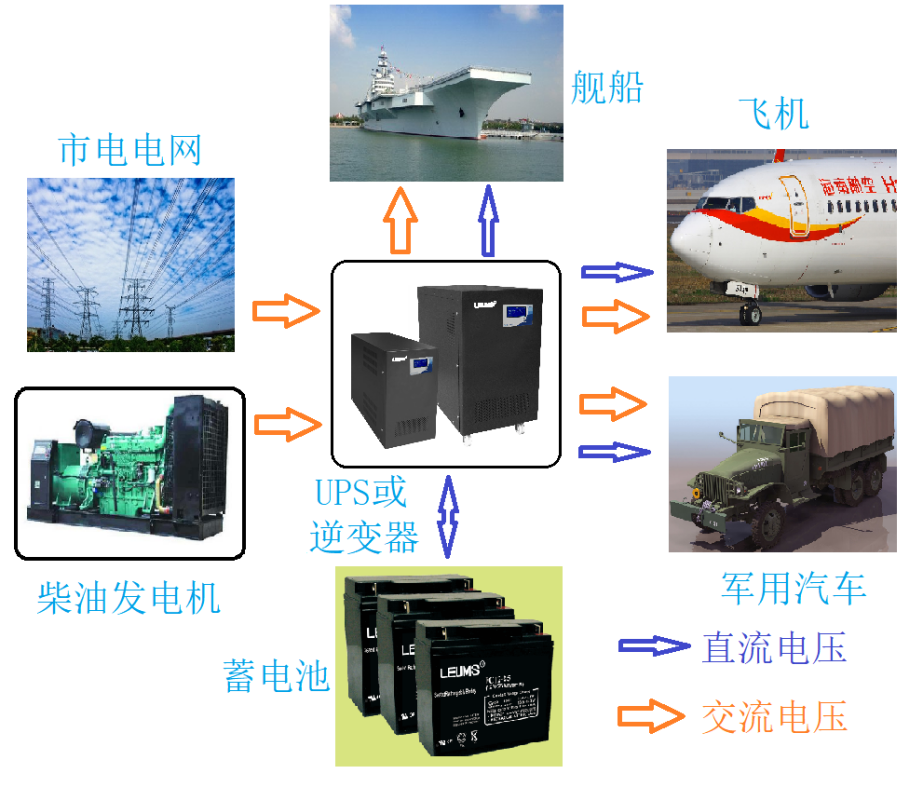

（3）电源产品供电结构框图
